  • 스프링의 위치와 속도 구하기
    공부/프로그래밍 2017. 6. 11. 15:39
    import numpy as np
    import math

    g = 9.81
    N = 1000
    tau = 20.0
    dt = tau/float(N-1)


    SHO

    state[0] : 늘어난거리, 위치
    state[1] : 속도

    dv_dt 유도식

          F = -mg -kx (탄성력)
          F = ma      (뉴턴 제2법칙 가속도법칙)
          ma = -mg -kx
          a = -g -(kx/m)


    x(늘어난 거리)를 이용해서 가속도를 구해주는 것

    euler 함수에 들어갈 [속도, 가속도]를 구해준다

    def SHO(state, time):
        dx_dt = state[1]
        dv_dt = -k/m * state[0] - g
        return np.array([dx_dt, dv_dt])


    euler

    1차 일반 미분 방정식의 해를 근사시켜준다…
    결국 Yn+1을 Yn을 이용해서 구해준다는 이야기

    [Xn + v dt, Vn + a dt] == [Xn+1, Vn+1]

    def euler(y, t, dt, f):
        return y + f(y, t) * dt


    k : 탄성계수

    m : 질량

    x0 : 초기위치

    v0 : 초기속도

    k = 3.5
    m = 0.2
    x0 = 0
    v0 = 0

    t = np.linspace(0.0, tau, N)
    y = np.zeros((N, 2))

    y[0, 0] = x0
    y[0, 1] = v0

    for i in range(N-1):
        y[i+1] = euler(y[i], t[i], dt, SHO)

    xdata = [y[i, 0] for i in range(N)]
    vdata = [y[i, 1] for i in range(N)]

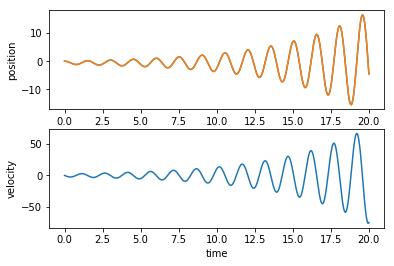

    from pylab import *


    add plot position

    subplot(2,1,1)
    plot(t, xdata)
    xlabel("time")
    ylabel("position")

    <matplotlib.text.Text at 0x22a3a2c0780>


    add plot velocity

    subplot(2,1,2)
    plot(t, vdata)
    xlabel("time")
    ylabel("velocity")
    show()
